Stationäre Pulver-Umfüllmaschine Typ UP02
Die größte und stärkste Pulver-Umfüllmaschine,
weltweit bewährt seit über 40 Jahren.
|

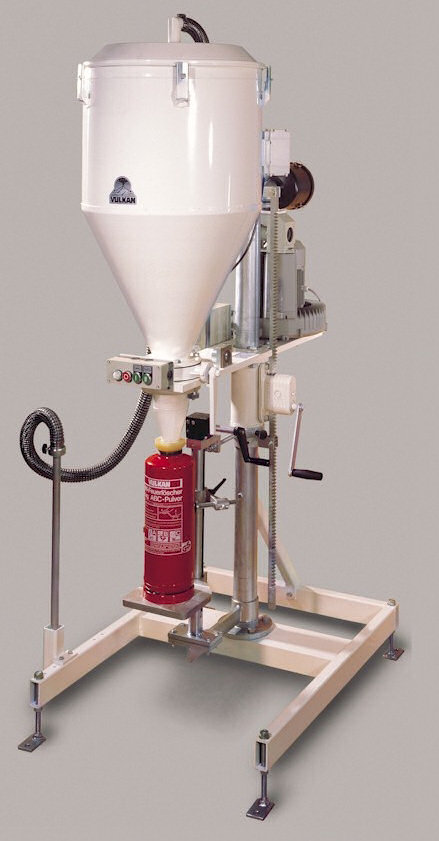

Typ UP 02-5
Mit unserer leistungsstärksten Umfüllmaschine lassen sich alle Pulverlöschgeräte bis 250 kg Inhalt direkt befüllen.
Mit seiner ergonomischen Gestaltung
ist es bestens für kleinere Serienbefüllung geeignet. Vibrator am Abscheider angebaut.

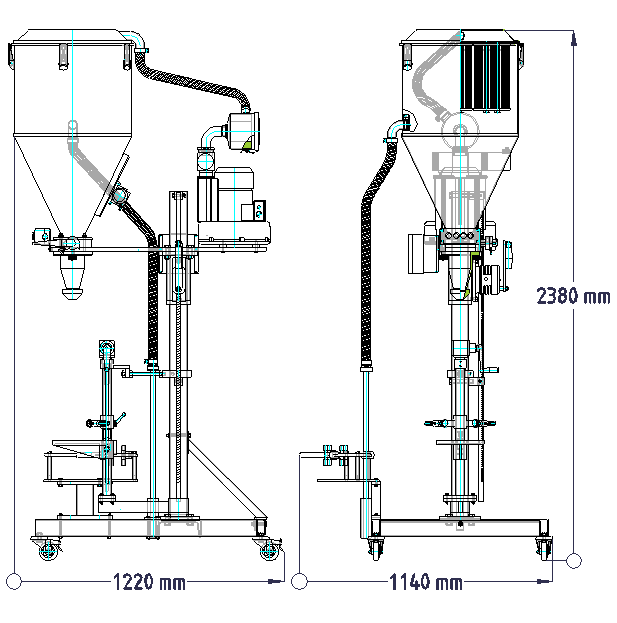

Technische Daten: Förderleistung: ca. 14 - 19 kg/min. Elektroanschluß: 400 V, 3 Ph, 50/60 Hz Gewicht: ca. 200 kg Aufstellmaße: 850 x 1200 x 2700 mm |
|
Technische Daten UP 02-5
|
Umfülleistung ca.: |
UP 02-5 |
|
|
6-kg-Behälter |
50 |
Stck./h |
|
12-kg-Behälter |
30 |
Stck./h |
|
50-kg-Behälter |
6 |
Stck./h |
|
250-kg-Behälter |
1 |
Stck./h |
|
Förderleistung |
600 |
kg/min |
|
Speichervolumen |
50 |
kg |
|
Filterfläche |
1,50 |
m² |
|
Reversierung |
Gegenluft / Rüttler |
|
|
Gebläsetyp |
Gasringverdichter |
|
|
Saugleistung |
max. 220 |
mbar |
|
Motorleistung |
1,5 |
kW |
|
Einschaltdauer |
100 % |
ED |
|
Elektroanschluß |
400V/3Ph/50Hz |
V/Ph/Hz |
|
Maße: B x T |
850 x 1200 |
mm |
|
Maße H min./max |
2200/2700 |
mm |
|
Gewicht |
200 |
kg |
|
Farbe Pulverbeschichtet |
reinweiß |
(RAL 9010) |
Arbeitsstellungen der Pulver-
Umfüllmaschine UP02-5
|
|

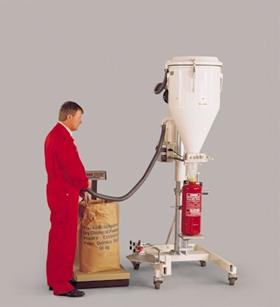

Befüllung von Handfeuerlöscher - bis P 12
Der zu befüllende Behälter wird auf den Hubtisch gestellt und mit der Kurbel gegen den Dichtkegel gedrückt. Dabei ist zu beachten, daß der Behälter in der Mitte steht. Deshalb müssen zuerst die Haltemagnete an der Aufnahmegabel so eingestellt werden, daß die Einfüllöffnung des zu befüllenden Behälters genau in die Mitte unter den Dichtkegel kommt.
Anschließend wird der Pulver-Vorratsbehälter oder Vorratssack auf die Waage gestellt und diejenige Menge Pulver, die in den Löscher eingefüllt werden soll mit dem Saugrohr herausgesaugt. |
||
|

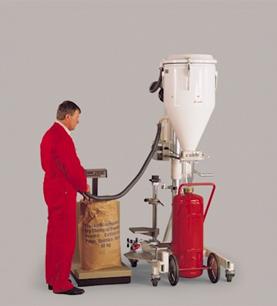

Befüllung von fahrbaren Löschgeräten - P 50
Beim Befüllen der fahrbaren Löschgeräte P 50 wird zuerst die Hubeinrichtung um 90° zur Seite geschwenkt, damit man mit dem Gerät direkt unter den Einfülltrichter fahren kann. Dann wird der Abscheider so weit nach unten gefahren, bis der Dichtkegel auf der Einfüllöffnung aufliegt. |
|
||
|
|

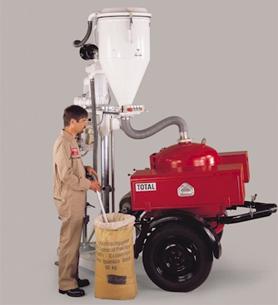

Befüllung von fahrbaren Löschgeräten - P 250
Zur Befüllung der fahrbaren Löschgeräte P 100 und P 250 wird das Löschgerät dicht an die Umfüllanlage herangefahren. Dann wird der Pulverabscheider nach oben geschraubt bis zu seinem oberen Anlagepunkt. Danach wird die flexible Verbindungsleitung angebracht und staubdicht an die Einfüllöffnung angeschlossen |
||
